石墨烯
产品简介:

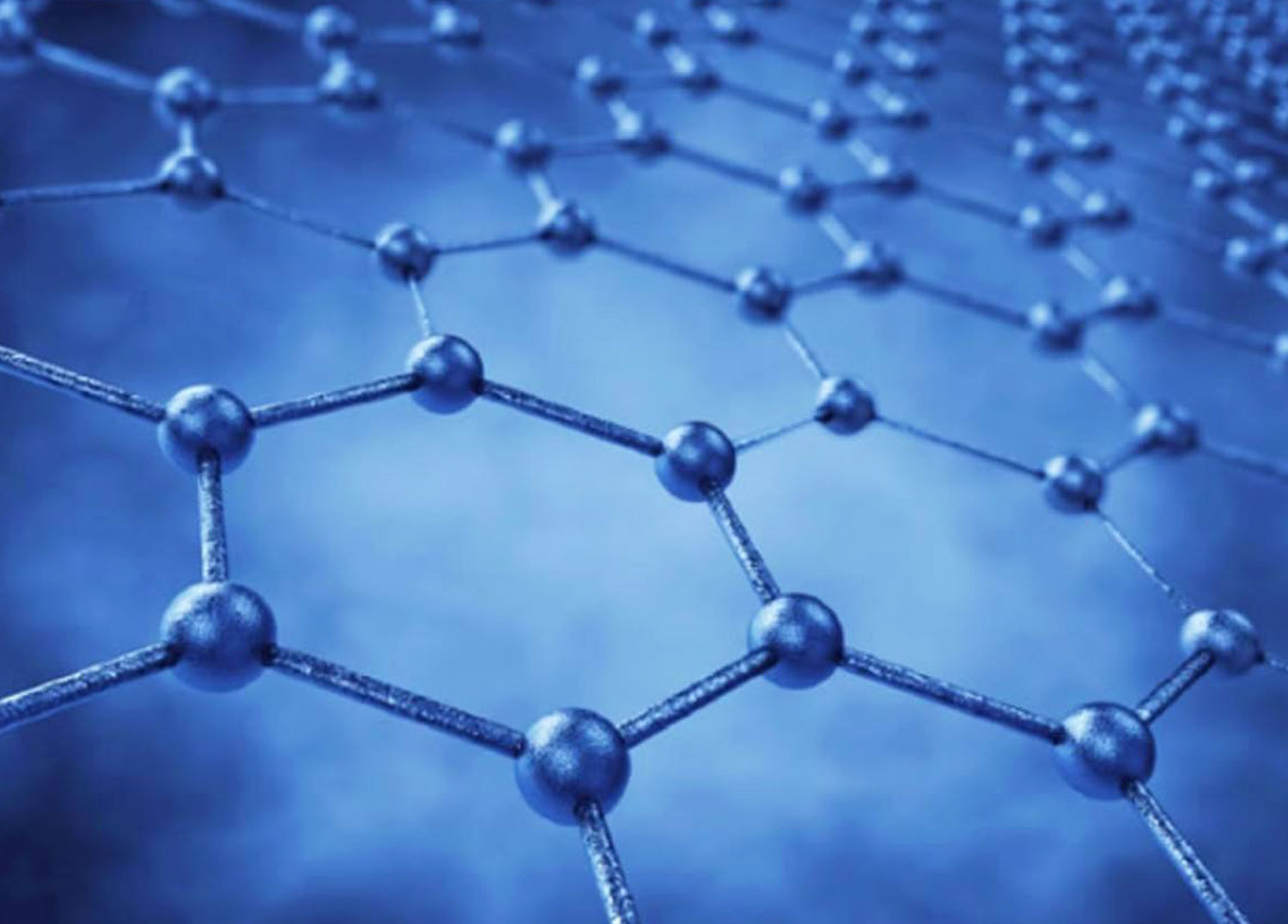

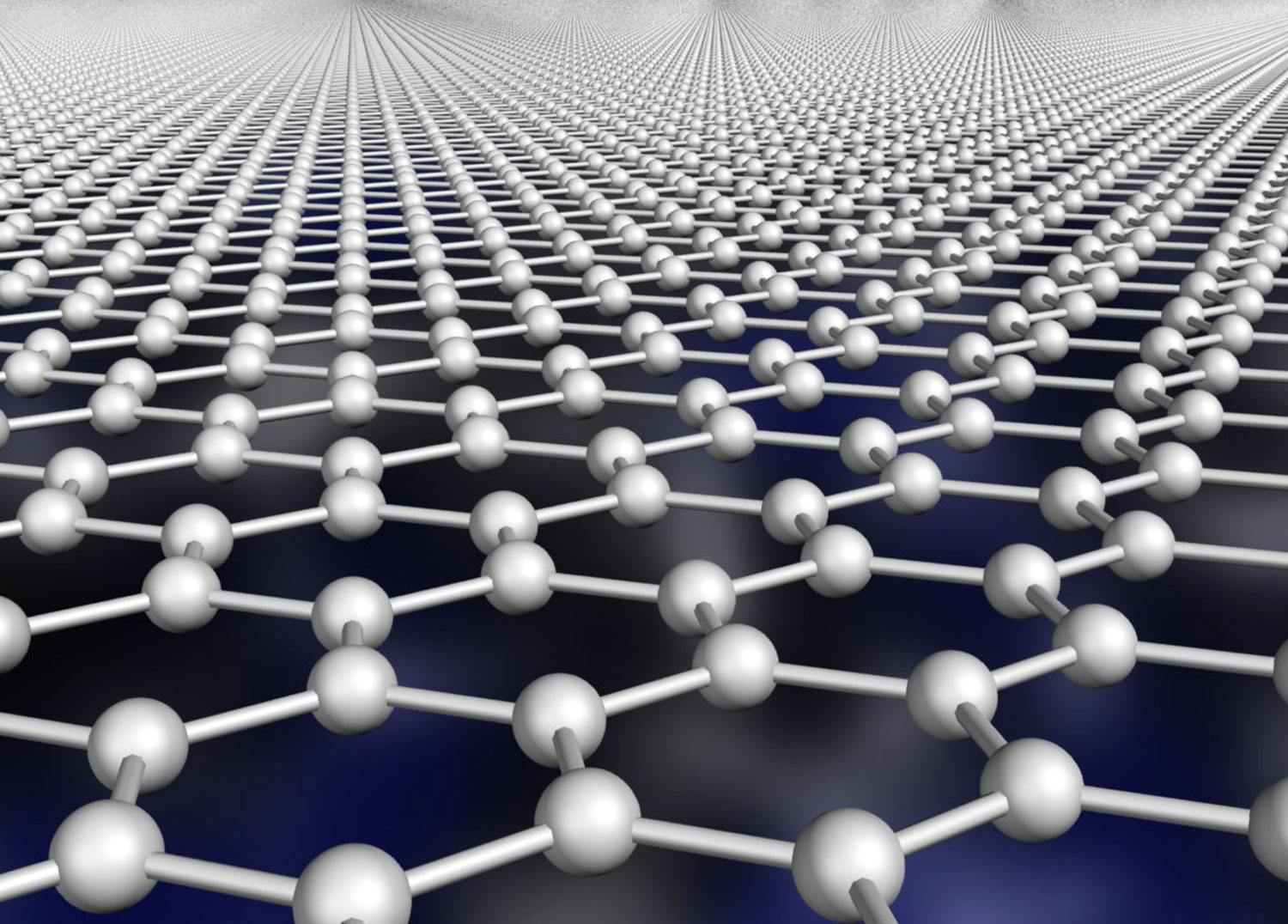

  石墨烯(Graphene)是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜,是一种只有一个原子层厚度的准二维材料,所以又叫做单原子层石墨
服务热线:18732838856;0318-3899999
在线咨询:
产品参数
  石墨烯(Graphene)是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜,是一种只有一个原子层厚度的准二维材料,所以又叫做单原子层石墨。它的厚度大约为0.335nm,根据制备方式的不同而存在不同的起伏,通常在垂直方向的高度大约1nm左右,水平方向宽度大约10nm到25nm,是除金刚石以外所有碳晶体(零维富勒烯,一维碳纳米管,三维体向石墨)的基本结构单元。

  很早之前就有物理学家在理论上预言,准二维晶体本身热力学性质不稳定,在室温环境下会迅速分解或者蜷曲,所以其不能单独存在。[1] 直到2004年,英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫,用微机械剥离法成功从石墨中分离出石墨烯,证实它可以单独存在,对于石墨烯的研究才开始活跃起来,两人也因此共同获得2010年诺贝尔物理学奖。

  石墨烯目前有潜力的应用是成为硅的替代品,制造超微型晶体管,用来生产未来的计算机。用石墨烯取代硅,计算机处理器的运行速度将会快数百倍。

  另外,石墨烯几乎是完全透明的,只吸收百分之2.3的光。另一方面,它非常致密,即使是小的气体分子(氦气)也无法穿透。这些特征使得它非常适合作为透明电子产品的原料,如透明的触摸显示屏、发光板和太阳能电池板。

  作为目前发现的薄、强度大、导电导热性能强的一种新型纳米材料,石墨烯被称为“黑金”,科学家甚至预言石墨烯将“彻底改变21世纪”。极有可能掀起一场席卷全球的颠覆性新技术新产业革命。

  主要应用

  石墨烯对物理学基础研究有着特殊意义,它使一些此前只能纸上谈兵的量子效应可以通过实验来验证,例如电子无视障碍、实现幽灵一般的穿越。但更令人感兴趣的。

  因为只有一层原子,电子的运动被限制在一个平面上,石墨烯也有着全新的电学属性。石墨烯是世界上导电性好的材料,电子在其中的运动速度达到了光速的1/300,远远超过了电子在一般导体中的运动速度。

  在塑料里掺入百分之一的石墨烯,就能使塑料具备良好的导电性;加入千分之一的石墨烯,能使塑料的抗热性能提高30摄氏度。在此基础上可以研制出薄、轻、拉伸性好和韧新型材料,用于制造汽车、飞机和卫星。

  随着批量化生产以及大尺寸等难题的逐步突破,石墨烯的产业化应用步伐正在加快,基于已有的研究成果,先实现商业化应用的领域可能会是移动设备、航空航天、新能源电池领域。

  消费电子展上可弯曲屏幕备受瞩目,成为未来移动设备显示屏的发展趋势。柔性显示未来市场广阔,作为基础材料的石墨烯前景也被看好。有数据显示2013年全球对手机触摸屏的需求量大概在9.65亿片。到2015年,平板电脑对大尺寸触摸屏的需求也将达到2.3亿片,为石墨烯的应用提供了广阔的市场。韩国三星公司的研究人员也已制造出由多层石墨烯等材料组成的透明可弯曲显示屏,相信大规模商用指日可待。

  另一方面,新能源电池也是石墨烯商用的一大重要领域。之前美国麻省理工学院已成功研制出表面附有石墨烯纳米涂层的柔性光伏电池板,可极大降低制造透明可变形太阳能电池的成本,这种电池有可能在夜视镜、相机等小型数码设备中应用。另外,石墨烯电池的成功研发,也解决了新能源汽车电池的容量不足以及充电时间长的问题,极大加速了新能源电池产业的发展。这一系列的研究成果为石墨烯在新能源电池行业的应用铺就了道路。

  由于高导电性、高强度、超轻薄等特性,石墨烯在航天军工领域的应用优势也是极为突出的。前不久美国NASA开发出应用于航天领域的石墨烯传感器,就能很好的对地球高空大气层的微量元素、航天器上的结构性缺陷等进行检测。而石墨烯在超轻型飞机材料等潜在应用上也将发挥更重要的作用。
